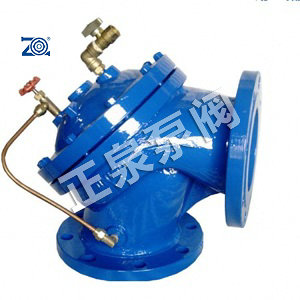

100S 角式隔膜排泥阀

      阀门产品

      100S 角式隔膜排泥阀添加时间:2020-06-26
      100S 角式隔膜排泥阀

      一、产品概述

      100S角式隔膜排泥阀是一种角型隔膜式截止类阀门。适用于水厂、水处理厂,作为排除水池内泥沙及污物用。阀门内部为尼龙强化橡胶隔膜,并设计为角型结构,利用污物的顺利排除,安装方便,使用寿命长。



      二、特点和用途

      100S角式隔膜排泥阀内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低等优点,经由外部液动(气动)控制管路,集中控制,启闭主阀作用等特点。主要适用于水厂、水处理厂,作为排除水池内泥沙及污物用。



      三、技术参数

      公称压力

      壳体试验压力MPa

      密封试验压力MPa

      1.0

      1.5

      1.1

      1.6

      2.4

      1.6



      四、零件材料

      零件名称

      阀体、阀盖

      阀瓣、弹簧

      薄膜

      材料

      铸铁

      不锈钢

      尼龙强SX橡胶



      五、主要连接尺寸

      连接标准

      法兰连接尺寸符合GB4216

      公称通径

      H

      D

      D1

      Z-d

      80

      140

      195

      160

      4-18

      100

      150

      215

      180

      8-18

      150

      185

      280

      240

      8-23

      200

      245

      335

      295

      8-23

      250

      340

      395

      350

      12-23

      300

      395

      445

      400

      12-23
